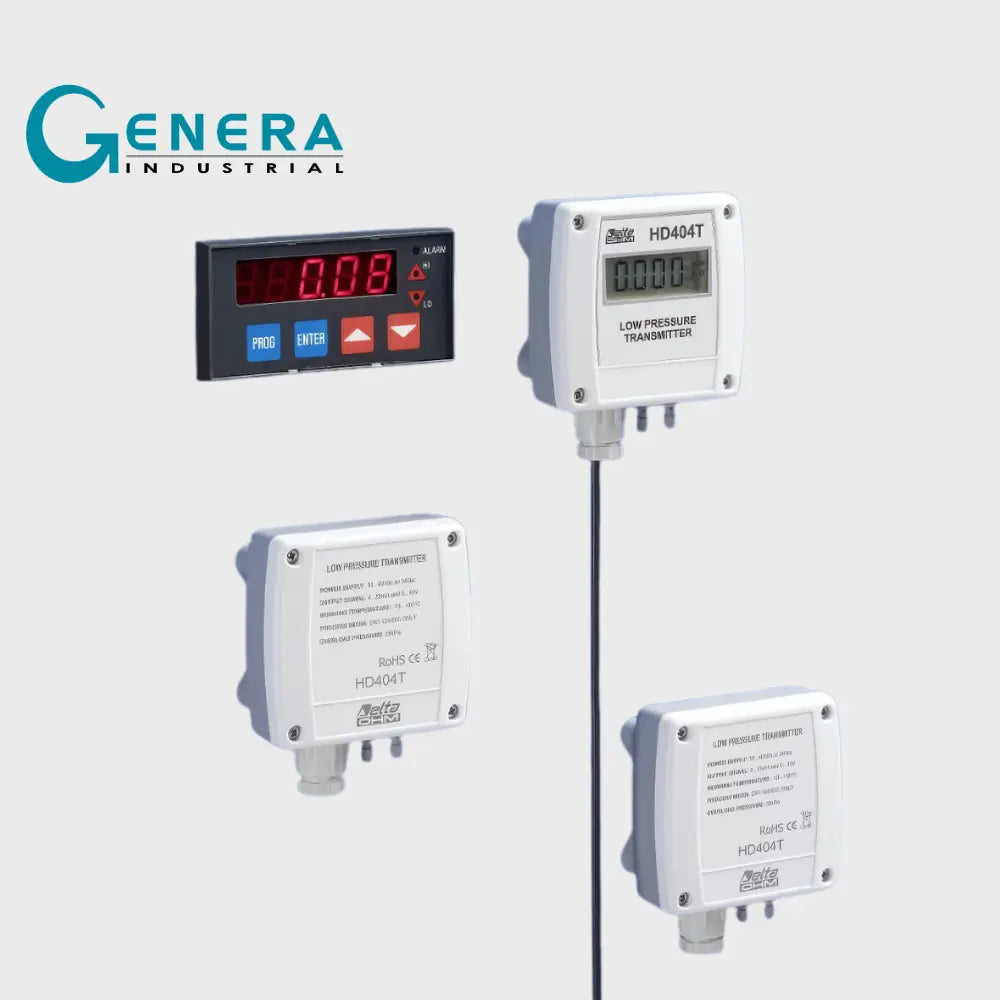

TRANSMISORES DE BAJA PRESIÓN - SERIE HD404T / HD404ST

La serie de transmisores HD404T es capaz de medir presiones relativas con referencia a la atmósfera o presiones diferenciales en el rango:

• De 50 a 1000 Pa (de 0.2” H₂O a 4” H₂O) para las versiones con salida analógica.

• 250 Pa / 1000 Pa / 100 mbar para las versiones con salida digital RS485 Modbus‑RTU.

La serie utiliza un sensor de tipo silicio “micro-mecanizado”, compensado en temperatura, que presenta excelente linealidad, repetibilidad y estabilidad a lo largo del tiempo. La señal de salida del sensor se amplifica y convierte, según el modelo, en una salida analógica estándar de corriente (4-20 mA) y una salida analógica de voltaje (0-10 V), o en una salida digital RS485 Modbus‑RTU, la cual puede transmitirse a largas distancias con alta inmunidad al ruido.

En los modelos con salida analógica es posible elegir, mediante un dip switch, entre dos rangos de medición, para seleccionar la escala óptima en cada aplicación.

Aplicaciones típicas de la serie HD404T:

• Monitoreo de salas limpias

• Control de filtros

• Medición de flujo

• Control de aire acondicionado

• Control de ventilación

Usualmente, los transmisores de baja presión son sensibles a la orientación en la que se montan. En la serie HD404T hay disponible un circuito especial de auto-cero, que periódicamente iguala la presión diferencial en la entrada del sensor y corrige el offset; los transmisores equipados con este circuito son insensibles a la posición de montaje. Además, el circuito compensa el envejecimiento del auto-cero y la desviación del cero del sensor debido a cambios de temperatura, eliminando virtualmente el mantenimiento.

Está disponible la opción (L) "display" en la cual la presión se visualiza en un display de 4 dígitos en la unidad de medida seleccionada.

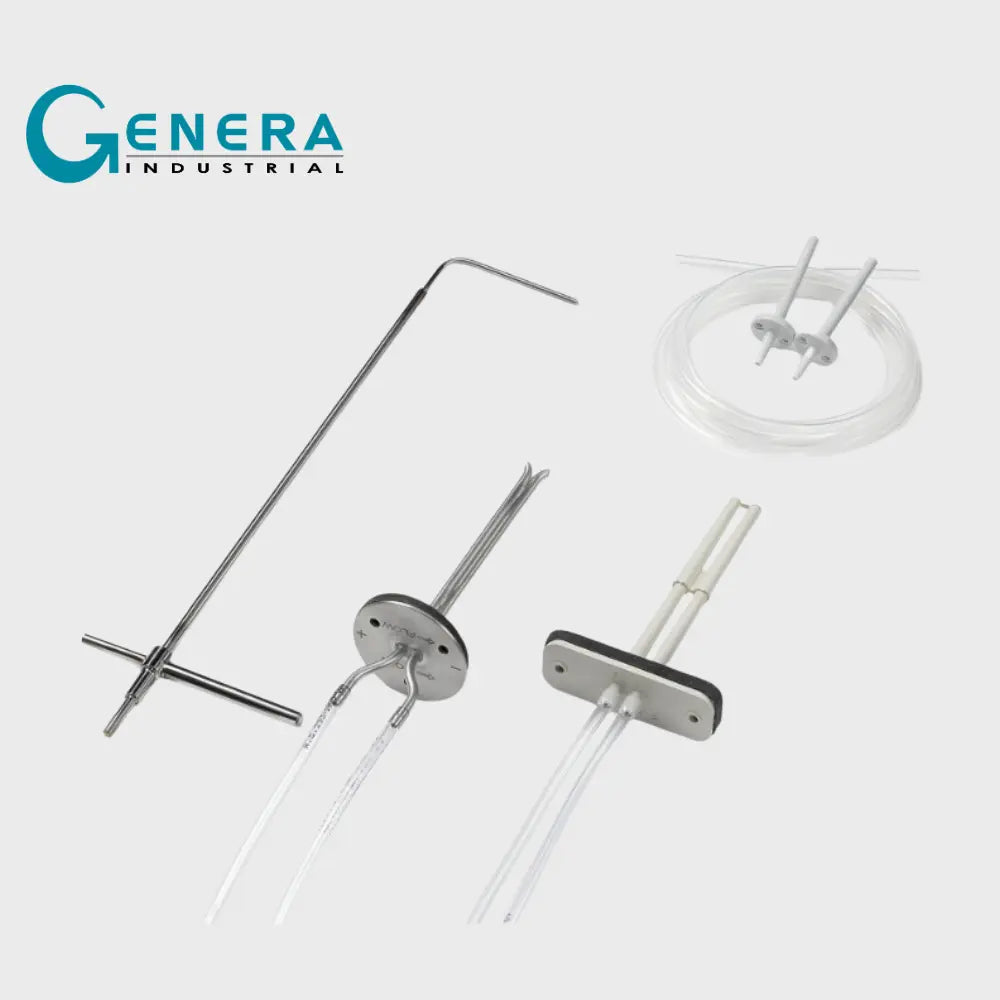

La opción (SR) "square root" (raíz cuadrada) es especialmente útil si el transmisor está conectado a un tubo de Pitot, ya que la salida es directamente proporcional a la velocidad del flujo de aire.

Los transmisores están listos para su uso y se entregan calibrados por el fabricante.

Suministrados con 1 tubo de silicona (Ø 5 mm interior / Ø 8 mm exterior, longitud 2 m) y 2 racores plásticos (HD434T.5).
