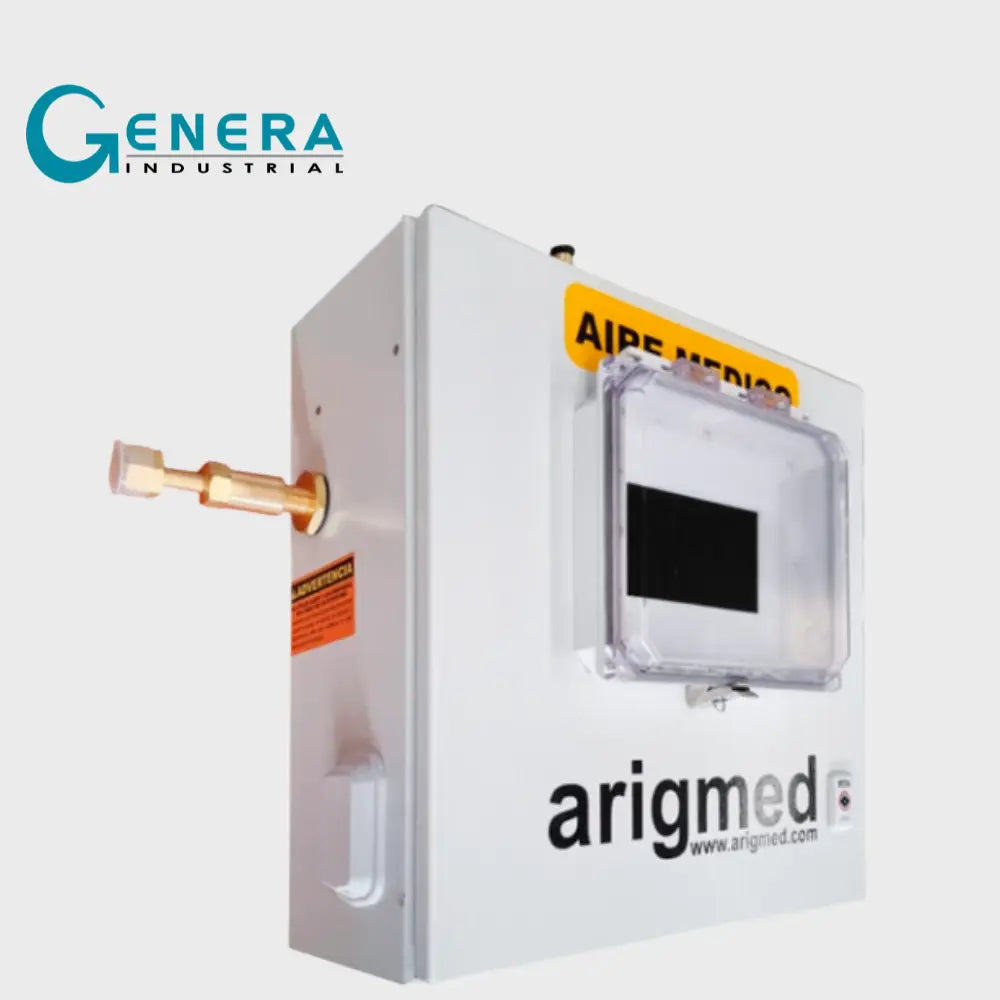

CENTRAL DE CILINDROS AUTOMÁTICA TIPO MÉDICO CON GABINETE CLASE NEMA3

Central de cilindros automática tipo médico (Manifold), para intercambio de bancadas de forma automática, cumple con el código NFPA99 y ASTM B819 (limpio para uso con oxígeno). Las piezas que conforman la construcción de nuestras centrales de cilindros (manifolds) son fabricadas específicamente o a la medida, no usamos piezas comerciales o de uso común.
Gabinete:
• Para Interiores y Exteriores, Gabinete clase NEMA 3 nivel de protección IP56, en acabado de pintura electrostática horneada Marca Rittal con certificado CE.
Sistema de Control:
• Operado por un un sistema PCB electrónico de alta velocidad con pantalla de 7" LCD a color, control de pantalla táctil.
• Válvula eléctrica 110-220 vac normalmente abierta.
• Válvulas anti-retorno
• Transductores 4-20Map de alta y baja presión
Gráficos:
• Visualización de lecturas de alta y baja presión para la bancada primaria y secundaria de cilindros en tiempo real.
• Visualización de lecturas de alta y baja presión para la línea de salida de suministro en tiempo real.
• Unidades de presión.
• Señales de Alarmas.
Señales (Alarmas):
• Alarma baja presión de entrega.
• Alarma bancada en uso vacío.
• Alarma reserva en uso.
• Alarma alta presión (cuando se encuentre sobre el 20% de la presión nominal).
• Alarma de fuga (cuando se detecte una caída de presión del 25% en la bancada designada como reserva o stand by).                                                       Sistema de Derivación (By Pass):
• Sistema de 2 reguladores de línea final para baja presión con un aislamiento manual de válvulas de esfera fabricadas en acero inoxidable (uno en uso y el otro en reserva).
Sistema de Válvulas de sobre-presión y venteo:
• Sistema de protección interconectado con un circuito de válvulas de alivio y orientadas al exterior del gabinete de la central de suministro (manifold).
Entradas de Emergencia:
• Ubicada después de los reguladores de línea final y sólo para baja presión.
• Acoplamiento con entrada DISS CGA V-5 conforme el gas médico de la central de suministro (Manifolds).
Medidores de Presión:
• Tipo análogo para las etapas de alta y baja presión.
Sistemas de Comunicación:
Conexiones de Relé (contacto seco) por monitoreo de cada alarma para conexión remota con paneles de alarma maestros, así como la integración de un sistema de vigilancia y administración remota BMS (Building Management System) lenguaje común en base a conmutación de relevadores.
• Conexión por comunicación Modbus RTU RS485 a dos hilos en modo esclavo para el monitoreo de presiones en PSI y estados de alarma desde un sistema BMS (Building Management System), sistema SCADA (Supervisory Control and Data Acquisition) o cualquier equipo configurado como maestro.
• Botón para elección de bancada principal de uso.
