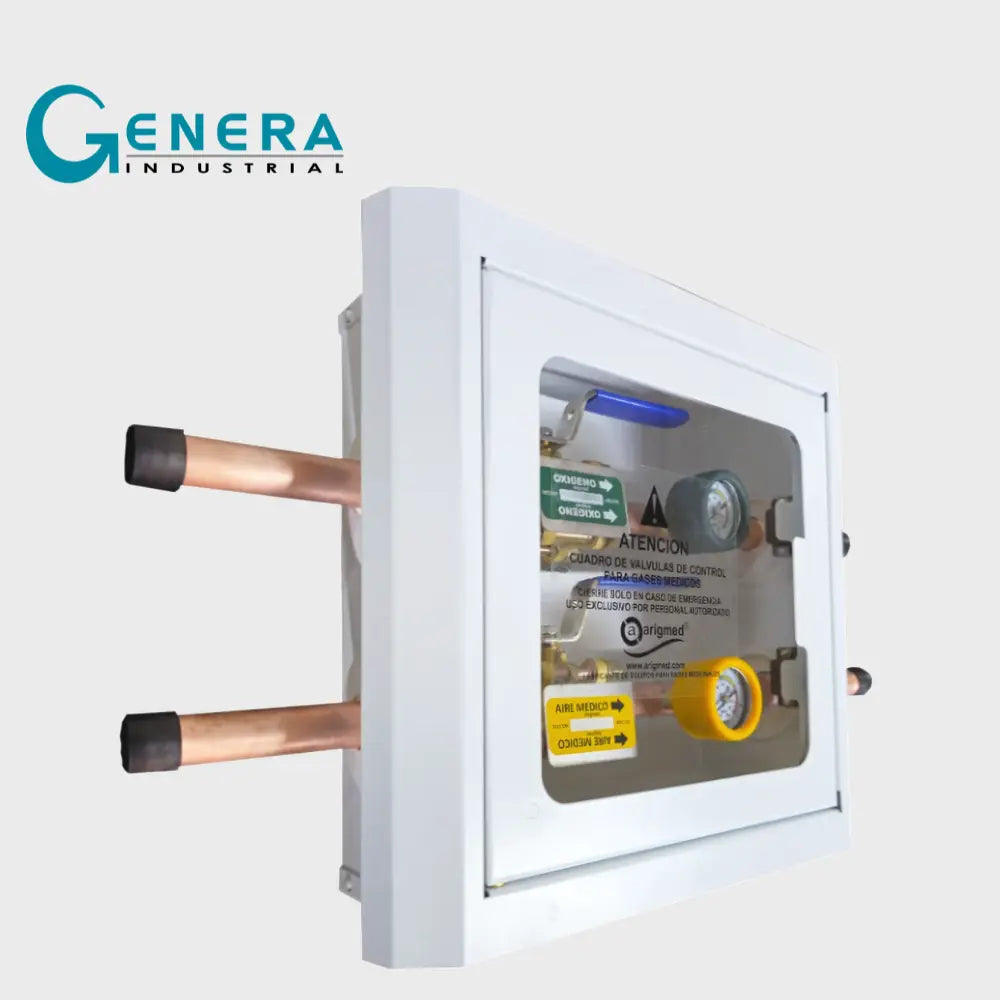

CAJA DE VÁLVULA PARA GASES MEDICINALES

Caja de válvulas de corte para control de Gases Medicinales, cumple con NFPA99-2015 y versiones posteriores.
Válvulas:
• Fabricadas en Latón de 3 cuerpos con puertos soldables, cierre de esfera en acero inoxidable con sellos de PTEF.
• Diseñadas para 600 W.O.G (water, oil, gas)
• Extensiones de tubería de cobre tipo "L" o "K"
• Cierre de 1/4 de giro con palanca o manivela.
Puertos para Acoplamiento de Medidores de Presión/Vacío y válvulas DISS DEMAND (opcional):
Fabricados en Latón.
• Rosca recta hembra de 1/4" para ambos lados de la válvula.
Medidores de Presión y Vacío:
• Medida de carátula de 11/2" conexión posterior, mirilla de cristal, caja de acero al carbón en acabado de pintura electrostática color negro / opción de caja de acero inoxidable (sólo bajo previa especificación).
Escalas:
• Positiva 0-11 kg/cm2 (0-160 PSI)
• Positiva para Nitrógeno y Aire Instrumentos 0-21 kg/cm2 (0-180 PSI)
• Negativa 0-76 cmHg (0-30" Hg)                                                                              Protección para los medidores de presión y vacío:
• Fabricados en inyección de PVC en color de identificación del gas médico.
Señalización:
• Letrero de Identificación fabricado en acero inoxidable con etiqueta especificando el tipo de gas y vacío (médico o evacuación de gases de anestesia), nomenclatura y color según NFPA99-2015 por cada válvula, así como indicador gráfico del sentido del flujo.
Caja:
• Fabricada en lámina de acero galvanizado en acabado de pintura electrostática en polvo color blanco
• Tapones de inyección de plástico ABS de alta resistencia para aislar la tubería de cobre con la caja de acero galvanizado.
• Medidas estandarizadas según el número de válvulas a contener en la caja.
Ventanilla:
• Abatible: Fabricada en lámina de aluminio en acabado de pintura electrostática en polvo color blanco, con una ventana de acrílico transparente de 3mm, bisagras de pivote y cierre con imán magnético.
• Extraíble: Fabricada en lámina de acrílico transparente de 2mm
Opcionales:
• Puede incluir conexión DISS DEMAND del gas especifico en el puerto de emergencia (bajo previo requerimiento a la fábrica).
